高壓計量箱場所用途

2019-07-17 10:34:42 2172

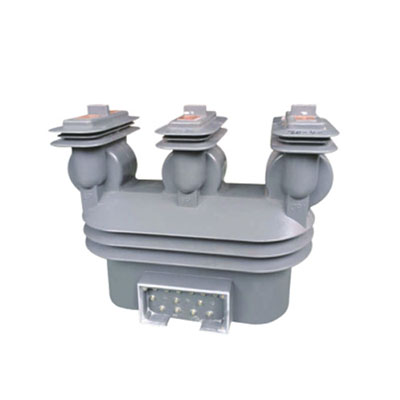

高壓計量箱是我們?nèi)粘Ｉ畛Ｒ?jiàn)的家電產品，了解計量箱的分類及日常使用基本常識，減少電力工程安全事故，高壓計量箱分為普通高壓計量箱和預付費高壓計量箱。普通計量箱可分為油式高壓計量箱、干試兩元器件計量箱、干試三元器件計量箱、髙壓立式計量檢定柜。預付費計量箱分為zw8預付費高壓計量箱、zw32髙壓預付費計量箱、高級低空預付費計量箱、三元器件智能開關預付費計量箱。

普通高壓計量箱只能計量檢定和精確測量髙壓負載電流量、負載電流量、斷相電流量。預付高壓計量箱配備了智能終端和永久磁鐵開關，具有遠程復制、電力使用量的自動控制、電力使用量的自動記錄、故障時的自動電源關閉等功能。高壓計量箱主要為室外6-10kv高壓電氣設備，額定電壓50hz，安裝在柱上主要由變流器和變流器、箱體、結合橡膠構成，安裝方便，結構合理。

產品特點

1.分為兩元件和三元件兩種。兩元件中A、C兩相裝有電壓、電流互感器，電壓互感器為V/V接線。二次電壓為100V。配用三相三線電能表。三元件中A、B、C為一只三相電壓互感器、三只電流互感器，電壓互感器為Y/Y接線。二次電壓為100/√3，可選用100V的三相四線電能表。

2.復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。

3.采用V/V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。

4.互感器采用硅橡膠澆注，耐低溫性能優越，適用范圍更廣。

高壓計量箱技術參數

負荷的功率因數：COSΦ= 0.8（滯后）;

額定頻率：50或60Hz;

污穢等級：Ⅱ級;

環境溫度：低溫度-25℃，高溫度40℃，日均溫度不超過30℃;

海拔高度：≤1000米;

產品標準：GB20840.1，GB20840.2，GB20840.3，GB17201-2007。

負載功率因數：COSΦ= 0.8（滯后）。

額定頻率：50或60Hz。

抗污染等級：II級。

環境溫度：-25℃-40℃，日平均溫度不超過30℃。

海拔高度：≤1000m。

標準：GB20840.1 GB20840.2，GB20840.3，GB17201-2007。

使用環境條件：??

海拔高度不超過1000m；??

環境溫度：??高＋40℃、低-40℃；；??日平均不超過30℃；??低-25℃；??

系統接地方式：中性點非有效接地系統；??

大氣條件：大氣中無嚴重污穢。?

高壓計量箱的使用環境條件

海拔高度不超過1000m;

環境溫度：

高+40℃;

日平均不超過30℃;

低-25℃;

系統接地方式：中性點非有效接地系統;

大氣條件：大氣中無嚴重污穢。
